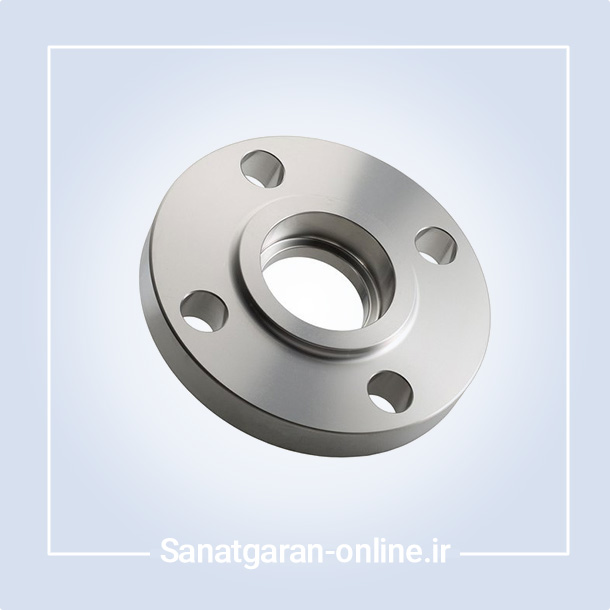

فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ: راه‌حل حرفه‌ای برای اتصالات صنعتی

فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ (DN40، 40 میلی‌متر) محصولی باکیفیت و مقاوم برای اتصال لوله‌ها در سیستم‌های صنعتی با فشار پایین تا متوسط است. این فلنج استیل ضدزنگ با استحکام بالا، مقاومت عالی در برابر خوردگی، و انطباق با استانداردهای جهانی (ASME B16.5)، انتخابی ایده‌آل برای پروژه‌های حساس در صنایع شیمیایی، نفت و گاز، دارویی، و تأسیسات صنعتی است. با خرید مستقیم از تولیدکنندگان معتبر ایرانی از طریق صنعتگران آنلاین، از قیمت‌های رقابتی، کیفیت تضمین‌شده، و پشتیبانی تخصصی بهره‌مند شوید.

چرا فلنج ساکت ولد استیل کلاس 150 سایز 1.1/2 اینچ انتخابی هوشمندانه است؟

فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ به دلیل طراحی خاص و ویژگی‌های برجسته خود، راه‌حلی کارآمد برای اتصال لوله‌ها در پروژه‌های صنعتی است. این محصول با استانداردهای بین‌المللی طراحی شده و توسط تولیدکنندگان معتبر ایرانی با فناوری‌های پیشرفته تولید می‌شود.

ویژگی‌های کلیدی فلنج ساکت ولد کلاس 150 سایز 1.1/2 اینچ

1. مقاومت بی‌نظیر در برابر خوردگی: ساخته‌شده از استنلس استیل (گرید 304 یا 316)، این فلنج در برابر سیالات خورنده، زنگ‌زدگی، و محیط‌های اسیدی یا بهداشتی عملکردی بی‌نقص ارائه می‌دهد.
2. اتصال ساکت ولد محکم: طراحی ساکت ولد (Socket Weld) با جوش فیلت، اتصالی قوی و ایمن برای لوله‌های کوچک با فشار پایین تا متوسط فراهم می‌کند.
3. تحمل فشار کلاس 150: مناسب برای فشار تا 20 بار (275 psi) در دمای استاندارد (تا 38 درجه سانتی‌گراد)، ایده‌آل برای سیستم‌های فشار پایین تا متوسط.
4. انطباق با استانداردهای جهانی: تولید مطابق استاندارد ASME B16.5 با گواهینامه کیفیت EN 10204 3.1، اطمینان از کیفیت و دقت را تضمین می‌کند.
5. تولید سفارشی فلنج: تولیدکنندگان ایرانی امکان تولید فلنج ساکت ولد سفارشی با گریدهای خاص (مانند 316L برای مقاومت بالاتر در برابر خوردگی) را ارائه می‌دهند.
6. قیمت مقرون‌به‌صرفه: تولید داخلی هزینه‌های گمرکی و حمل‌ونقل را حذف کرده و این فلنج را به گزینه‌ای اقتصادی تبدیل می‌کند.
7. خرید مستقیم از تولیدکنندگان: صنعتگران آنلاین شما را مستقیماً به تولیدکنندگان معتبر ایرانی متصل می‌کند تا از شفافیت قیمت و صرفه‌جویی بهره‌مند شوید.
8. استعلام قیمت سریع: از طریق صنعتگران آنلاین، قیمت‌های به‌روز فلنج استنلس استیل را در کوتاه‌ترین زمان دریافت کنید.
9. پشتیبانی فنی حرفه‌ای: مشاوره تخصصی برای انتخاب فلنج صنعتی متناسب با فشار، سیال، و شرایط محیطی پروژه.
10. دوام طولانی‌مدت: فرآیند تولید فورج و متریال استنلس استیل، این فلنج را به محصولی مقاوم با حداقل نیاز به تعمیر و نگهداری تبدیل کرده است.

برای استعلام قیمت سریع یا سفارش فلنج ساکت ولد استیل کلاس 150، همین حالا با تولیدکنندگان معتبر ایرانی از طریق صنعتگران آنلاین تماس بگیرید!

مشخصات فنی فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ

• سایز: 1.1/2 اینچ (40 میلی‌متر قطر اسمی، DN40).
• کلاس فشار: کلاس 150، مناسب برای فشار تا 20 بار (275 psi) در دمای استاندارد (تا 38 درجه سانتی‌گراد) و کاهش تدریجی با افزایش دما (بر اساس ASME B16.5).
• متریال:
  • استنلس استیل (ASTM A182 F304/F304L یا F316/F316L یا معادل EN 1.4301/1.4307 و 1.4401/1.4404).
  • گرید 304 برای کاربردهای عمومی با مقاومت خوب در برابر خوردگی.
  • گرید 316 برای مقاومت بالاتر در برابر خوردگی کلریدی (مانند آب دریا).
  • گرید 316L برای دماهای بالا یا سیالات خورنده با مقاومت در برابر خوردگی تنشی.
• نوع فلنج: ساکت ولد (Socket Weld Flange)، با سوکت داخلی برای قرارگیری لوله و جوش فیلت.
• استاندارد ساخت: ASME B16.5 (برای فلنج‌های ساکت ولد).
• نوع رویه:
  • Flat Face (FF) برای اتصالات با فشار پایین و آب‌بندی ساده.
  • Raised Face (RF) برای آب‌بندی بهتر در فشارهای پایین تا متوسط (ارتفاع رویه: 2 میلی‌متر).
• روش تولید: فورج (ASTM A182 برای متریال فورج‌شده)، تضمین‌کننده استحکام و یکپارچگی ساختاری.
• تعداد سوراخ‌های پیچ: 4 سوراخ، قطر 19.1 میلی‌متر (5/8 اینچ).
• قطر دایره پیچ‌ها (Bolt Circle Diameter): 98.4 میلی‌متر.
• ابعاد:
  • قطر خارجی فلنج: 127 میلی‌متر.
  • ضخامت فلنج: 17.5 میلی‌متر.
  • ارتفاع رویه برجسته (RF، در صورت انتخاب): 2 میلی‌متر.
  • عمق سوکت: 11.2 میلی‌متر (برای قرارگیری لوله).
• پیچ پیشنهادی: 4 عدد پیچ شش‌گوش 5/8 اینچ، طول 75-85 میلی‌متر، متریال ASTM A193 B8 (فولاد ضدزنگ کلاس 2) برای پیچ و ASTM A194 Gr.8 برای مهره.
• واشر پیشنهادی:
  • واشر غیرفلزی (PTFE یا گرافیت، ضخامت 1.5-2 میلی‌متر) برای سیالات غیرخورنده.
  • واشر فلزی (اسپیرال ووند، SS316/گرافیت) برای فشار و دمای بالاتر، مطابق استاندارد ASME B16.20.
• گشتاور سفت کردن: 40-50 نیوتن‌متر، مطابق استاندارد ASME PCC-1 (بسته به نوع واشر و شرایط عملیاتی).
• پوشش سطحی: پرداخت سطحی (Ra 3.2-6.3 میکرومتر) برای جلوگیری از تجمع آلودگی و بهبود آب‌بندی.
• دمای کاری: از -29 تا 425 درجه سانتی‌گراد (بسته به گرید متریال و نوع واشر).
• خواص مکانیکی متریال:
  • استحکام کششی: 515-690 MPa (برای گرید 316).
  • سختی: 70-90 HRB (بر اساس ASTM E18).
  • مقاومت در برابر ضربه: مطابق ASTM A370 برای دماهای پایین.

میزان تحمل فشار فلنج ساکت ولد کلاس 150

فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ برای کاربردهای فشار پایین تا متوسط طراحی شده است. بر اساس استاندارد ASME B16.5:

• فشار اسمی: تا 20 بار (275 psi) در دمای استاندارد (تا 38 درجه سانتی‌گراد).
• تغییرات دمایی:
  • 18.4 بار در 100 درجه سانتی‌گراد.
  • 15.9 بار در 200 درجه سانتی‌گراد (برای گرید 316).
  • 13.8 بار در 300 درجه سانتی‌گراد (برای گرید 316L).
• کاربرد در شرایط خاص:
  • گرید 316L برای سیالات خورنده (مانند کلریدها، اسیدهای رقیق) یا دماهای بالا توصیه می‌شود.
  • مقاومت در برابر خوردگی تنشی (stress corrosion cracking) در محیط‌های حاوی کلر، نمک، یا pH پایین.
  • مناسب برای سیالات بهداشتی (گرید 316L) در سیستم‌های CIP/SIP.
• تست فشار: مناسب برای تست هیدرواستاتیک تا 1.5 برابر فشار اسمی (30 بار در دمای استاندارد) یا تست پنوماتیک با گاز خنثی، مشروط به رعایت استانداردهای نصب.
• محدودیت‌های عملیاتی:
  • برای دماهای بیش از 425 درجه سانتی‌گراد یا فشارهای متناوب، مشاوره با تولیدکننده برای انتخاب متریال و واشر مناسب ضروری است.
  • در محیط‌های با سیکل‌های حرارتی بالا یا ارتعاش، از واشرهای فلزی (اسپیرال ووند) استفاده کنید.
  • فلنج‌های ساکت ولد برای لوله‌های با قطر کوچک و فشار پایین تا متوسط مناسب‌تر هستند.

برای دریافت مشاوره تخصصی در مورد انتخاب فلنج مناسب پروژه خود، مستقیماً با تولیدکنندگان معتبر ایرانی از طریق صنعتگران آنلاین تماس بگیرید!

تفاوت انواع فلنج‌ها

فلنج‌های صنعتی انواع مختلفی دارند که هر یک برای شرایط خاصی طراحی شده‌اند:

1. فلنج ساکت ولد: اتصال با جوش فیلت در سوکت، مناسب برای لوله‌های کوچک با فشار پایین تا متوسط، استحکام بالا.
2. فلنج دنده‌ای: اتصال رزوه‌ای بدون جوش، برای فشارهای متوسط، نصب سریع اما با محدودیت دما و ارتعاش.
3. فلنج کور: بدون سوراخ مرکزی، برای انسداد خطوط یا تست فشار، مناسب برای فشارهای مختلف.
4. فلنج اسلیپون: نصب آسان با جوش فیلت، مناسب برای فشارهای پایین تا متوسط، هزینه کم.
5. فلنج جوشی گردن‌دار: دارای گردن مخروطی، جوش لب به لب، مناسب برای فشار و دمای بالا، مقاوم اما گران‌تر.
6. فلنج لپ جوینت: با رینگ متحرک، مناسب برای تعمیر و نگهداری مکرر، هزینه بالاتر.

فلنج ساکت ولد کلاس 150 سایز 1.1/2 اینچ برای اتصالات جوشی در سیستم‌های فشار پایین تا متوسط با سیالات خورنده ایده‌آل است.

کاربردهای فلنج ساکت ولد استیل کلاس 150 سایز 1.1/2 اینچ

• صنایع شیمیایی: اتصال لوله‌های کوچک در سیستم‌های انتقال سیالات خورنده مانند اسیدهای رقیق، بازها، و مواد شیمیایی.
• صنایع نفت و گاز: مناسب برای خطوط لوله‌کشی با فشار پایین تا متوسط در محیط‌های خورنده.
• صنایع غذایی و دارویی: مناسب برای اتصالات بهداشتی در سیستم‌های CIP/SIP با استانداردهای بالا.
• تاسیسات صنعتی: استفاده در سیستم‌های لوله‌کشی با فشار پایین تا متوسط، مانند خطوط آب، بخار، یا گازهای غیرخورنده.
• سیستم‌های آب و فاضلاب: اتصال لوله‌های کوچک در محیط‌های مرطوب یا خورنده، به‌ویژه در تصفیه‌خانه‌ها.

برای خرید مستقیم فلنج ساکت ولد استیل کلاس 150 با بهترین قیمت، همین حالا با تولیدکنندگان معتبر ایرانی از طریق صنعتگران آنلاین تماس بگیرید!

نکات ضروری برای خرید فلنج ساکت ولد استیل کلاس 150

1. انطباق با استانداردها: اطمینان حاصل کنید که فلنج با استاندارد ASME B16.5، واشر با ASME B16.20، و پیچ‌ها با ASTM A193/A194 سازگار است.
2. انتخاب واشر مناسب:
   • واشر PTFE برای سیالات غیرخورنده و دماهای پایین.
   • واشر گرافیت یا اسپیرال ووند برای دماهای بالا یا سیالات خورنده.
3. پیچ و مهره استاندارد: از 4 عدد پیچ 5/8 اینچ با متریال ASTM A193 B8 و مهره ASTM A194 Gr.8 استفاده کنید.
4. کیفیت جوش: اطمینان حاصل کنید که جوش فیلت مطابق استاندارد ASME Section IX انجام شود.
5. خرید مستقیم از تولیدکنندگان: از طریق صنعتگران آنلاین با تولیدکنندگان معتبر ایرانی تماس بگیرید تا از کیفیت و قیمت مناسب اطمینان حاصل کنید.
6. سفارشی‌سازی فلنج صنعتی: فلنج را با گریدهای خاص (مانند 316L) سفارش دهید.
7. ارزیابی شرایط پروژه:
   • فشار کاری، نوع سیال (اسیدی، قلیایی، یا خنثی)، دما، و شرایط محیطی را بررسی کنید.
   • برای محیط‌های دریایی یا حاوی کلر، گرید 316L را انتخاب کنید.
   • از استفاده در سیستم‌های با ارتعاش بالا یا دماهای بسیار بالا اجتناب کنید.

استانداردها و تست‌های تولید فلنج ساکت ولد استیل

تولیدکنندگان معتبر ایرانی فلنج‌های استنلس استیل را با روش فورج و تحت استانداردهای زیر تولید می‌کنند:

• ASME B16.5: برای ابعاد و مشخصات فنی فلنج‌های ساکت ولد.
• ASME B16.20: برای واشرها (ابعاد و متریال).
• ASTM A182 یا معادل EN (1.4301/1.4401): برای متریال استنلس استیل فورج‌شده.
• ASME Section IX: برای استاندارد جوشکاری.
• تست‌های غیرمخرب (NDT):
  • تست اولتراسونیک (UT) برای تشخیص عیوب داخلی.
  • تست نفوذ (PT) برای شناسایی ترک‌های سطحی در ناحیه جوش.
  • تست بصری (VT) برای بررسی کیفیت سطح، سوکت، و ابعاد.
• تست‌های مخرب (DT): تست کشش (ASTM E8) و سختی (ASTM E18) برای تأیید خواص مکانیکی.
• گواهینامه کیفیت: گواهینامه EN 10204 3.1 برای تأیید انطباق متریال و فرآیند تولید.

مراحل نصب فلنج ساکت ولد کلاس 150 سایز 1.1/2 اینچ

1. آماده‌سازی لوله و فلنج: سطح لوله و سوکت فلنج را با برس سیمی تمیز کنید و از عدم وجود آلودگی یا آسیب اطمینان حاصل کنید.
2. قرارگیری لوله در سوکت: لوله را تا انتهای سوکت فلنج (عمق 11.2 میلی‌متر) وارد کنید، با حفظ فاصله 1-1.5 میلی‌متر برای انبساط حرارتی.
3. جوشکاری فیلت: جوش فیلت را مطابق استاندارد ASME Section IX با الکترود مناسب (مانند E308L یا E316L) انجام دهید. از جوش یکنواخت و بدون نقص اطمینان حاصل کنید.
4. نصب واشر: واشر غیرفلزی (PTFE/گرافیت) یا فلزی (اسپیرال ووند) را با دقت روی سطح فلنج قرار دهید و از تراز بودن آن اطمینان حاصل کنید.
5. تراز کردن فلنج: فلنج را با فلنج مقابل کاملاً تراز کنید تا از تنش‌های غیرمنتظره جلوگیری شود.
6. بستن پیچ‌ها:
   • از 4 عدد پیچ 5/8 اینچ (ASTM A193 B8) استفاده کنید.
   • پیچ‌ها را به‌صورت متقاطع (الگوی ستاره‌ای) با گشتاور 40-50 نیوتن‌متر سفت کنید.
   • گشتاور را در دو مرحله (50% و 100%) اعمال کنید تا فشار یکنواخت باشد.
7. تست نشتی: تست فشار هیدرواستاتیک (تا 30 بار) یا پنوماتیک (با گاز خنثی) انجام دهید تا از آب‌بندی کامل اطمینان حاصل شود.
8. بازرسی نهایی: بررسی تراز، گشتاور پیچ‌ها، کیفیت جوش، و عدم نشتی با استفاده از تجهیزات استاندارد.

برای دریافت راهنمایی نصب یا سفارش فلنج ساکت ولد استیل کلاس 150، مستقیماً با تولیدکنندگان معتبر ایرانی از طریق صنعتگران آنلاین تماس بگیرید!

چرا صنعتگران آنلاین و تولیدکنندگان ایرانی؟

صنعتگران آنلاین پلتفرمی مطمئن برای اتصال مستقیم به تولیدکنندگان معتبر ایرانی است. این تولیدکنندگان با بهره‌گیری از فناوری‌های پیشرفته و تجربه گسترده، فلنج‌های استنلس استیل با استانداردهای جهانی تولید می‌کنند که با برندهای بین‌المللی رقابت می‌کنند. حذف واسطه‌ها، قیمت‌های رقابتی، و امکان تولید فلنج سفارشی، این پلتفرم را به گزینه‌ای ایده‌آل برای تأمین فلنج ساکت ولد کلاس 150 تبدیل کرده است.

جمع‌بندی

فلنج ساکت ولد استنلس استیل کلاس 150 سایز 1.1/2 اینچ با تحمل فشار تا 20 بار، اتصال جوشی محکم، و انطباق با استاندارد ASME B16.5، انتخابی ایده‌آل برای اتصالات در سیستم‌های صنعتی با فشار پایین تا متوسط است. تولیدکنندگان معتبر ایرانی این محصول را با کیفیت بالا و امکان سفارشی‌سازی ارائه می‌دهند. با خرید مستقیم از تولیدکنندگان ایرانی از طریق صنعتگران آنلاین، از کیفیت بی‌نظیر، قیمت مناسب، و پشتیبانی تخصصی بهره‌مند شوید. برای استعلام قیمت سریع یا سفارش فلنج ساکت ولد استیل کلاس 150، همین حالا با تولیدکنندگان معتبر از طریق صنعتگران آنلاین تماس بگیرید! پروژه شما شایسته بهترین‌هاست!
